Cách đấu đồng hồ 3 pha Siêu Chuẩn nhờ có Sơ đồ nguyên lý công tơ điện

Đồng hồ 3 pha hay còn gọi là công tơ điện ba pha. Đây là một loại đồng hồ được sử dụng riêng cho mạng lưới điện 3 pha, được chia thành 2 loại chính là trực tiếp và gián tiếp; loại một giá và ba giá; loại cơ, cơ điện tử hoặc điện tử… Công tơ điện 3 pha được ứng dụng trong những công trình lắp đặt dạng công nghiệp, tức là nhu cầu sử dụng lớn. Cách đấu đồng hồ 3 pha cần có kiến thức chuyên môn. Tuy nhiên, bằng những kiến thức chúng tôi cung cấp dưới đây, bạn có thể lắp đặt nó nhanh gọn mà không cần đến thợ.

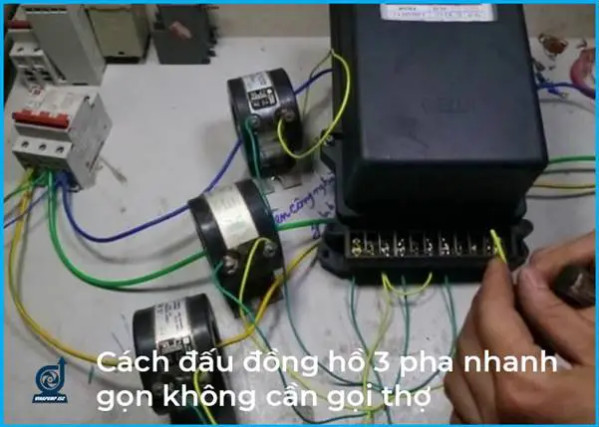

Cách đấu đồng hồ 3 pha

Vì đồng hồ 3 pha có nhiều loại, nên trong phạm vi bài viết này, chúng tôi xin phép chỉ đề cập đến cách đấu đồng hồ 3 pha gián tiếp.

Công đoạn 1:

• Tiến hành đấu nối dây cáp nguồn 3 pha vào tủ điện với các aptomat 3 pha.  Chú ý chia pha sao cho hợp lý.
• Kiểm tra kỹ các aptomat từ aptomat 3 pha có bị lệch pha với nhau không ( nếu pha pha với nhau sẽ gây cháy nổ rất nguy hiểm). Có thể dùng đồng hồ vạn năng để kiểm tra.

Công đoạn 2:

• Tiến hành treo đồng hồ điện 3 pha vào vị trí cần lắp. Dùng dao trổ  tước vỏ bên ngoài cáp 3 pha. Lưu ý không cắt vào cáp bên trong làm chập điện và nguy hiểm.
• Dùng kìm kẹp cos để để kẹp đầu dây. Giữ chặt đầu dây với đồng hồ nhằm giữ chắc vị trí tiếp xúc giữa công tơ và đầu cáp điện.

Công đoạn 3:

• Sau khi treo đồng hồ 3 pha  xong, tiến hành mở nắp đồng hồ 3 pha, bên trong sẽ có sơ đồ đấu nối.
• Đồng hồ điện 3 pha gián tiếp thường có 11 đầu dây ra, và được ký hiệu ừ 1 đến 11 từ trái qua phải. Xem chi tiết ở phần nội dung bên dưới nhé - Sơ đồ nguyên lý công tơ điện 3 pha

Xem thêm:

- Sơ đồ mạch điện máy bơm nước 3 pha, các thành phần chính

- Cách đấu phao điện máy bơm 3 pha từng bước an toàn, chuẩn xác

Sơ đồ nguyên lý công tơ điện 3 pha

Quan sát hình ảnh ta sẽ thấy, công tơ điện 3 pha có 11 dây đầu ra, được chia thành 4 nhóm:

• Nhóm A: Bao gồm tín hiệu điện áp pha A (đầu số 2) và tín hiệu dòng pha A (đầu số 1 và đầu số 3)
• Nhóm pha B: Bao gồm tín hiệu điện áp pha B (đầu số 5) và tín hiệu dòng pha B (đầu số 4 và đầu số 6)
• Nhóm pha C: Bao gồm tín hiệu điện áp pha C (đầu số 8) và tín hiệu dòng pha B (đầu số 7 và đầu số 9)
•  Nhóm trung tính N: Bao gồm đầu dây số 10 và số 11 ta đấu với nhau.

Dưới đây là sơ đồ đầu nối điện áp 3 pha với công tơ điện 3 pha gián tiếp:

Xem thêm :

Dòng điện 3 pha là gì? Công thức tính dòng điện xoay chiều 3 pha

Biến tần là gì? Các loại biến tần phổ biến và cách sử dụng chuẩn

Cấu tạo công tơ điện 3 pha trực tiếp

Đối với những mạch điện có công suất nhỏ (ví dụ như trong các ứng dụng hộ gia đình), chúng ta thường dùng công tơ điện 3 pha trực tiếp. Khi tiến hành lắp đặt cần lưu ý đến các chỉ số định mức.

Cấu tạo công tơ điện 3 pha trực tiếp  gồm có các bộ phận chính sau đây:

• Ổ đấu dây: được chế tạo từ nhựa Bakelite đen
• Đế: cũng được làm từ vật liệu giống với ổ đấu dây
• Nam châm hãm: được làm bằng Alnico có lực kháng từ cao, có vỏ bảo vệ bằng hợp kim nhôm đúc. Một hợp kim đặc biệt được gắn với cực Nam châm để bù ảnh hưởng của nhiệt độ.
• Khung: Khung Công tơ bằng hợp kim nhôm. Trên Khung gá lắp các phần tử phát động cùng với Nam châm hãm, hệ thống Gối đỡ, Bộ số thường và Cơ cấu chống quay ngược hoặc Bộ số 1 hướng.
• Phần tử điện áp: Phần tử phát động gồm loại 2 phần tử và loại 3 phần tử (theo loại Công tơ). Mỗi phần tử phát động gồm có 1 phần tử dòng điện và 1 phần tử điện áp. Mỗi phần tử có một Lõi từ và 1 Cuộn dây lắp trên 1 Giá đỡ bằng thép dẫn từ. Các Lõi từ dòng và áp bằng tôn Silic có đặc tính từ tốt, được xử lý chống gỉ. Lõi dòng có bù quá tải bằng một hợp kim đặc biệt, có khả năng quá tải lớn. Các Cuộn dây dòng và áp cách điện cao và chống ẩm tốt. Mỗi phần tử phát động đều có Cơ cấu hiệu chỉnh cân bằng mô men, Cơ cấu hiệu chỉnh tải thấp và Cơ cấu hiệu chỉnh tải cảm ứng có hiệu quả tuyến tính.
• Gối đỡ trên
• Bộ số
• Roto: Trục Roto bằng thép không gỉ. 2 đĩa Roto được gắn với Trục Roto nhờ phương pháp ép phun nhựa đặc biệt. Đĩa Roto bằng nhôm có độ tinh khiết cao đảm bảo mômen quay đủ cho dải tải rộng. Cạnh bên Đĩa Roto có dấu đen tại vị trí 0 để hiệu chỉnh và kiểm tra.
• Công tơ
• Cơ cấu chống quay ngược
• Gối đỡ dưới
• Phần tử dòng điện
• Mặt số
• Nắp
• Nắp che ổ đấu dây
• Hiệu chỉnh tải đầy (100%)
• Hiệu chỉnh tải thấp (5% và 10%)
• Hiệu chỉnh tải cảm ứng

Nguyên lý làm việc của công tơ điện 3 pha

Công tơ điện 3 pha hay đồng hồ đo điện 3 pha được sử dụng để ghi lại công suất suất điện đã tiêu thụ của mạng lưới điện đó. Cứ đến cuối tháng, những người đi thu tiền điện sẽ kiểm tra đồng hồ đo điện này để biết được số KW tiêu thụ điện, từ đó mà quy ra số tiền phải chi trả.

Nguyên lý làm việc của công tơ điện 3 pha dựa trên Mô-men xoắn của cả hai phần tử được thêm vào một cách cơ học. Và tổng số vòng quay của trục tỷ lệ thuận với mức tiêu thụ năng lượng ba pha.
