Sau khi tìm hiểu về tụ bù, bạn sẽ tò mò hơn về cuộn kháng để hiểu kỹ hơn về phạm trù kiến thức này. Vậy cuộn kháng là gì? Nó có tác dụng ra sau trong thực tế, mời bạn cùng chúng tôi tìm hiểu chi tiết nhé.

Bạn có thể quan tâm

- Điện cảm là gì? Phân loại cuộn cảm, tác dụng của cuộn cảm

- Chổi than là gì? Tác dụng của chổi than và cổ góp

Giải thích cuộn kháng là gì?

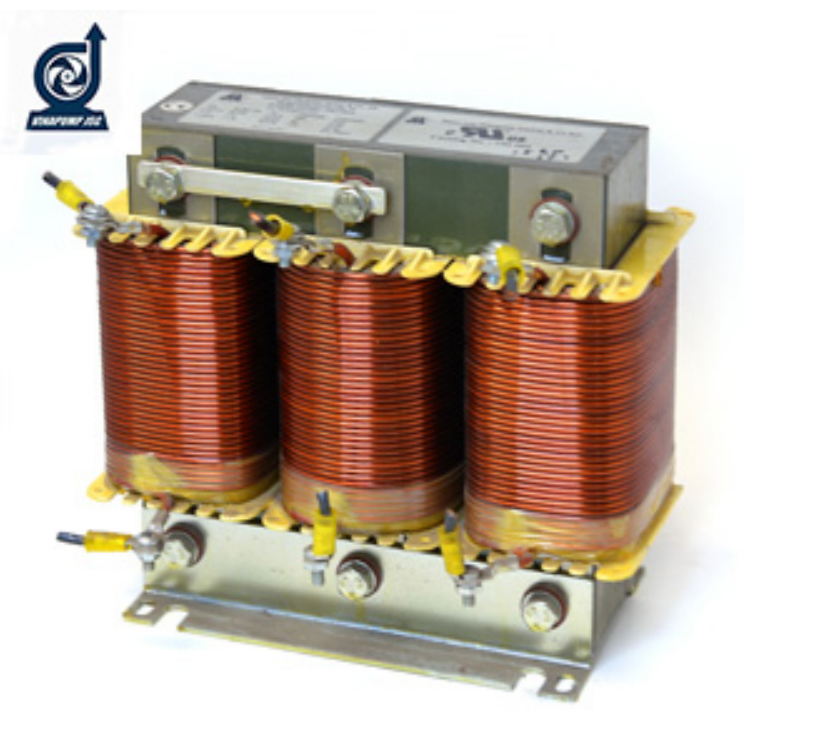

Cuộn kháng là khí cụ được cấu tạo bởi cuộn dây đồng có công suất lớn được quấn xung quanh lõi sắt từ có điện kháng không đổi. Cuộn dây đồng này đóng vai trò tích trữ từ trường dùng để hạn chế dòng ngắn mạch. Ngoài ra, nó còn duy trì điện áp định mức khi có sự cố biến thiên đột ngột về lưới điện.

Hiện nay, trên thị trường đang cung cấp hai loại cuộn kháng cho biến tần là cuộn kháng cho biến tần đầu vào (AC Reactor) và cuộn kháng cho biến tần đầu ra (DC Reactor). Cùng tìm hiểu kỹ hơn về nhiệm vụ của mỗi loại nhé.

AC Reactor là gì?

AC Reactor làm giảm sóng hài, giảm thiểu các điều kiện thoáng qua và giúp duy trì điện áp pha thích hợp với điện áp pha. AC Reactor cung cấp bảo vệ bổ sung trong trường hợp điện áp quá độ được tải đủ cao để gây ra điện áp ngược có biên độ đủ để làm cho bộ chỉnh lưu bị hỏng do quá điện áp thay vì quá dòng, sau đó việc giảm điện áp bổ sung trên lò phản ứng sẽ làm giảm điện áp trên bộ chỉnh lưu.

AC Reactor sẽ cung cấp đường dẫn trở kháng cao cho quá độ nhanh và giảm điện áp thoáng qua các bộ chỉnh lưu cung cấp mức bảo vệ điện áp nhất thời cho bộ chỉnh lưu đầu vào.

Có thể bạn quan tâm:

- Bơm bùn đặc là gì? Báo giá bơm mới nhất 2020.

- Tổng hợp kiến thức bơm axit.

DC Reactor là gì?

Khác với AC Reactor, DC Reactor còn làm suy giảm sóng hài hơn so với AC Reactor có kích thước tương đương. DC Reactor là một loại cuộn kháng được sử dụng để loại bỏ những thành phần phi tuyến. Trong hệ thống điện hạ thế hiện nay có rất nhiều phụ tải trong khi vận hành những điện áp có tần số cao hơn 50 Hz rất nhiều.

Đây được gọi là sóng hài. Chúng gây ảnh hưởng đến chất lượng điện năng. CHúng khiến các thông số như điện áp, tần số, dòng điện không còn đạt được giá trị ban đầu nữa. Có thể bạn chưa biết, việc cộng hưởng sóng hài bậc 5, bậc 7 (250 Hz và 35 Hz) gây hại cho các phần tử điện.

Tác dụng của cuộn kháng trong thực tế

Dưới đây là những tác dụng của cuộn kháng đã được kiểm nghiệm trong thực tế:

• Bảo vệ thiết bị công nghiệp

Trong mạng lưới điện công nghiệp, cuộn kháng được sử dụng cho thiết bị Tụ bù với nhiệm vụ bảo vệ tụ, các thiết bị đóng cắt, relay bù. Lúc này, cuộn kháng sẽ có nhiệm vụ loại bỏ những thành phần sóng hài, từ đó làm tăng chất lượng điện cho cả hệ thống.

• Bảo vệ biến tần

Việc lựa chọn cuộn kháng đúng chuẩn với nhu cầu khi bạn thực hiện đầy đủ những bước sau:

• Chọn điện áp, Chọn cuộn kháng hạ thế hay trung thế.

• Chọn bậc sóng hài, chọn khoáng 6% và 12% sao cho phù hợp.

• Chọn dung lượng cuộn kháng sao cho phù hợp với dung lượng tụ bù.

• Cuối cùng chọn nhà cung cấp cuộn kháng. Chúng tôi có thể gợi ý cho bạn một vài hãng sản xuất cuộn kháng tụ bù uy tín như Suzuki, Epcos, Estel...

2 cách kiểm tra cuộn kháng an toàn hiệu quả

Cách 1: Dùng thang Ohm trên đồng hồ vạn năng

Để đo giá trị của cuộn kháng bằng thang đo Ohm trên đồng hồ vạn năng, đầu tiên chúng ta cần đưa đầu chuyển mạch về thang đo Ohm. Sau đó bắt đầu thao tác, chập hai que đo vào nhau, đồng thời thực hiện chỉnh chiết áp. Điều này sẽ làm cho kim của đồng hồ được chỉnh về số ) trên vạch báo. Bạn buộc phải thực hiện thao tác này để có được sự chính xác cao nhất.

Bước tiếp theo, đưa hai que đo lên hai bên đầu của cuộn cần đo. Sau đó hãy quan sát và ghi giá trị được hiện trên đồng hồ. Sau khi đã có giá trị đo được, để tính được thông số cuối cùng, chúng ta lấy tích của giá trị mới ghi nhận được với giá trị thang đo Ohm mà bạn đang dùng.

Cách 2: Dùng thang đo điện áp trên đồng hồ vạn năng

Đầu tiên, chỉnh lại thang đo về thang điện áp, hãy chú ý kim đo phải ở vị trí số 0 nhé. Tiếp theo, đặt que đỏ lên thế cao và que đen xuống thế thấp. Khi đồng hồ hiện giá trọ đo được, hãy ghi lại giá trị mà bạn quan sát được. Cuối cùng, để có được giá trị của cuộn kháng, bạn thực hiện tính toán theo công thức sau:

V = AB/C

Trong đó:

V là giá trị đo cuối cùng

A là giá trị thang đo đang sử dụng

B là giá trị mới đo được

C là giá trị lớn nhất của vạch chia điện áp
