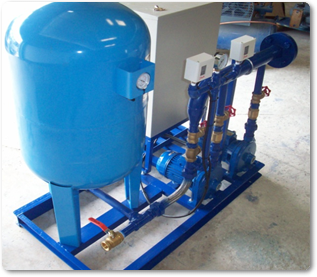

Hướng Dẫn Lắp Đặt Bình Tích Áp

Lắp đặt bình tích áp làm nguồn duy trì năng lượng là điều không còn xa lạ trong các hệ thống thuỷ lực hiện nay. Nhằm giúp quý khách có cái nhìn tổng quan hơn về sản phẩm này, nắm rõ được các kỹ thuật lắp đặt vận hành, sử dụng bình tích áp hiệu quả và ổn định, bài viết này xin giới thiệu tới các bạn nội dung về hướng dẫn lắp đặt và vận hành bình tích áp an toàn.

Bình tích áp là gì, vai trò lắp đặt bình tích áp?

Bình tích áp là gì?

Bình tích áp là một thiết bị công nghiệp có tác dụng tích trữ, duy trì và bổ sung năng lượng thủy lực cho hệ thống cấp nước của một tòa nhà, các khu chung cư, hệ thống chữa cháy hoặc khu công nghiệp…. Hiện nay, việc lắp đặt bình tích áp là để điều chỉnh áp lực nước theo ý muốn và kết hợp với máy bơm tự khởi động mà chẳng cần sự điều khiển trực tiếp của con người.

Vai trò của lắp đặt bình tích áp trong các hệ thống thủy lực

• Làm tăng áp lực nước trong đường ống.
• Bù lượng áp lực mất đi khi nước chảy trong đường ống do ma sát thành ống hoặc đường đi.
• Tích năng lượng thủy lực để làm tăng áp lực khi bồn chứa hoặc máy bơm không đủ áp cung cấp.
• Bảo vệ máy bơm giúp kéo dài tuổi thọ máy bơm.
• Giảm lượng bọt sinh ra do máy bơm nước.

Vậy lắp đặt bình tích áp như thế nào để đảm bảo hiệu quả và an toàn khi sử dụng chúng ta cùng xem bài viết hướng dẫn lắp đặt đúng kỹ thuật dưới đây.

Chuẩn bị dụng cụ khi lắp đặt bình tích áp

• Kìm, Cờ lê, mỏ lết
• Đai xiết
• Van 1 chiều
• Đồng hồ đo áp
• Băng tan
• Co 5 ngã hoặc khớp nối 3 ngã tùy theo yêu cầu
• Ống dẫn ( nhựa hoặc kim loại)
• Đồ bảo hộ như quần áo, găng tay, ủng…
• Và quan trọng nhất là bình tích áp

Hướng Dẫn Lắp Bình Tích Áp

Bước 1: Gia công phần bệ bơm, định vị các vị trí lắp đặt bình tích áp



• Vị trí lắp đặt bình tích áp cần khô ráo, thoáng mát để tránh cho vỏ bình bị rỉ sau khoảng thời gian sử dụng.
• Chọn vị trí lắp đặt tránh xa các nguồn sinh nhiệt, sinh áp suất khác.

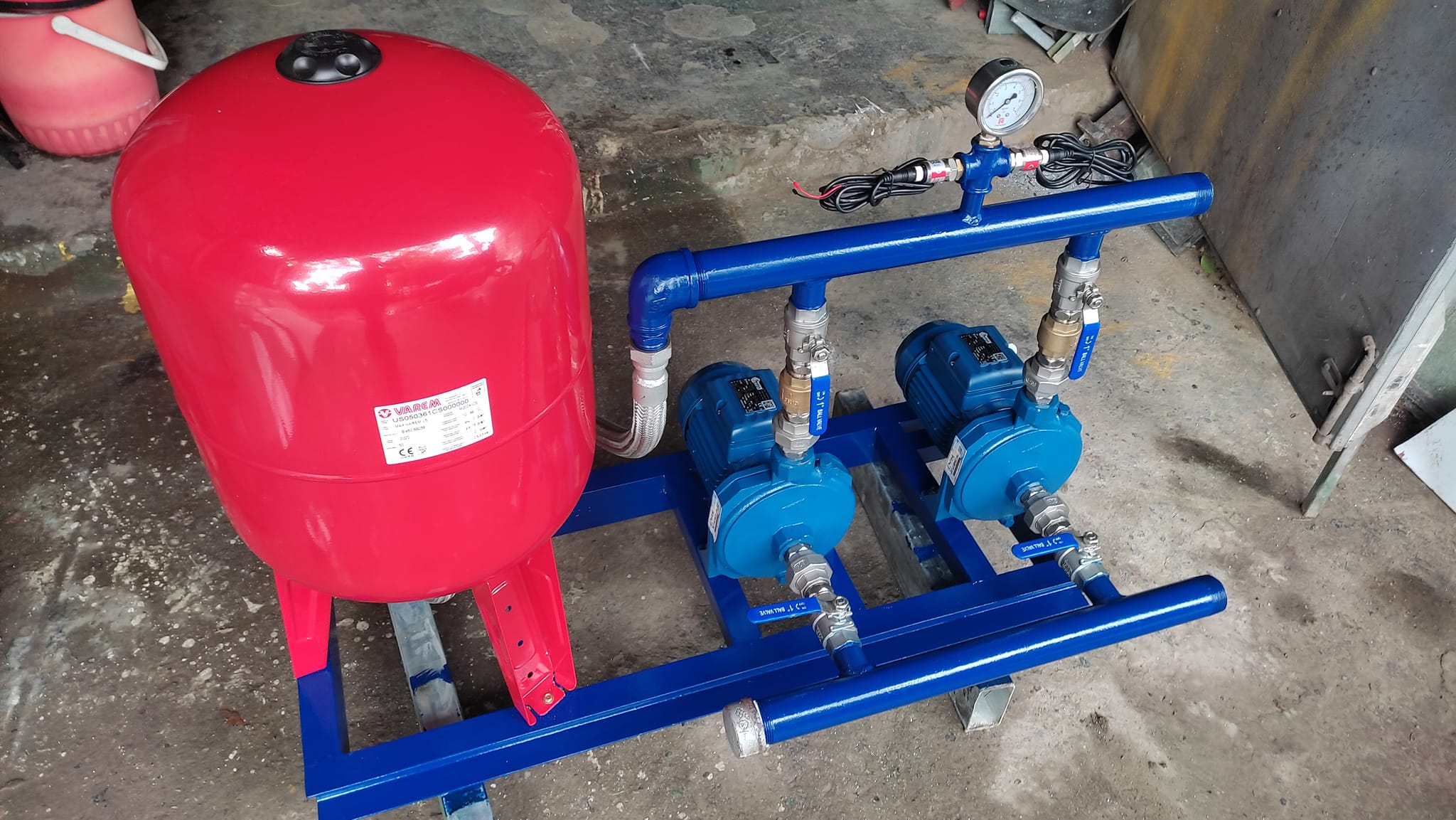

• Lắp đặt bình trong cùng hệ thống với máy bơm nước và gần máy bơm nước.
• Vị trí lắp đặt cần rộng rãi, đủ chỗ để có thể thoải mái sửa chữa, đi lại trong quá trình sử dụng.
• Lắp bình tích áp lên một bệ hoặc nền an toàn, và cố định bình bằng cách sử dụng bu lông ốc vít.

Bước 2: Đo đạc kích thước, giá đỡ cho bình tích áp chắc chắn

• Đo chính xác kích thước của bình tích áp, một giá đỡ không đúng kích thước sẽ gây thiệt hại cho sản phẩm hoặc gây thương tích cho người sử dụng.
• Để bình tích áp đúng kiểu của nó, xoay vị trí van nạp khí áp lực ra ngoài để tiện cho việc bù khí nén về sau này. Bắt ốc cố định, chân máy bơm, chấn bình tích áp đó.
• Lắp co 5 ngã (hoặc 3 ngã) vòng họng xả của bình để kết nối đến đường ống nước.
• Nếu bạn đang sử dụng ống nhựa PVC, hãy vặn một bộ đệm trượt bằng nhựa PVC vào chỗ gấp khúc hoặc uốn cong.
• Quấn ống dẫn nước quanh các bộ phận tiếp hợp và giữ đoạn nối bằng một cờ lê trong khi bạn thắt chặt bộ phận kết nối với đường ống khác. Đưa máy bơm, bình tích áp vào vị trí gá lắp đặt, căn chỉnh bệ bơm.

Lưu ý: Nếu bạn sống trong một vùng thường có địa chấn, hãy gắn nó nó vào tường hoặc vật cố định khác bằng dây đai.

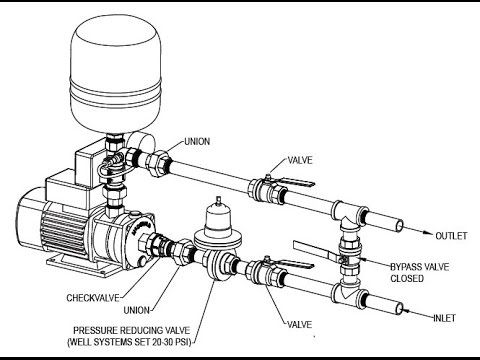

Bước 3: Tiến hành hàn nối ống nước, van nước với bình tích áp

• Vít bộ đổi nguồn vào ổ cắm ống ren và thắt chặt bằng cờ lê. Chạy ống giữa ổ cắm bình tích áp và đầu vào bể, nối nó với các phụ kiện phù hợp.
• Nếu bạn sử dụng ống nhựa PVC, nối các khớp nối và phụ kiện bằng xi măng PVC.
• Lắp một tee trong ống này tại một điểm thuận tiện để kết nối với hệ thống nước nhà, và kết nối đường nước.
• Nối bơm áp suất vào bể chứa nước bằng cách sử dụng ống và phụ kiện phù hợp.
• Lắp van đóng trong ống này để bạn có thể ngắt kết nối bơm khỏi bể khi cần sửa chữa.
• Giữ van này đóng cho đến khi lắp bơm trở lại.

Bước 4: Lắp đặt các thiết bị với bình tích áp



• Lắp đặt các thiết bị liên quan: Đồng hồ, role, tủ điện, dây dẫn điện điều khiển.
• Lắp đồng hồ đo áp suất lên đầu xả nước của bình tích áp và đọc áp suất khi nước bắt đầu chảy xuống hệ thống.

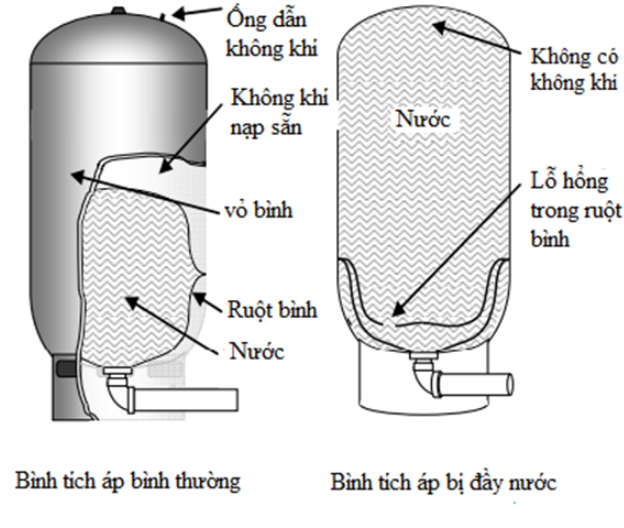

• Nếu nó khác với áp lực quy định hãy điều chỉnh áp suất của ruột bình của bể lên giá trị mới này. Làm điều này bằng cách để khí nén ra khỏi bể hoặc bơm nó thêm vào (khí nén thường sử dụng là khí Ni tơ).
• Đo áp suất ruột bình bằng cách lắp một thiết bị đo áp suất vào van khí. Để không khí ra khỏi bình cho đến khi áp suất này là 2 đến 4 bar ( đây là áp suất tiêu chuẩn, bơm sẽ hoạt động trở lại khi áp suất thấp hơn các thiết lập của nó ).

Bước 5: Nối bình tích áp với nguồn điện

• Nối bình tích áp với nguồn điện. Bạn có thể chỉ đơn giản là cắm nó, nhưng nếu không bạn có thể lắp nó vào một tủ điện điều khiển thích hợp. Bật bơm và bơm nước vào bình. Hãy chắc chắn rằng bơm dừng khi đạt áp lực của nó.
• Kiểm tra đường ống, tủ điện, dây dẫn điện.

Lưu ý trước khi lắp đặt bình tích áp

• Tuân thủ các yêu cầu về an toàn lao động khi lắp đặt.
• Đọc kỹ tờ hướng dẫn sử dụng và lắp đặt của nhà sản xuất.
• Áp suất ban đầu được ghi trên tem cho các ứng dụng tiêu chuẩn; có thể được điều chỉnh 0,2 bar thấp hơn khi lắp đặt bình trong phạm vi 0,5-3,5 bar.
• Cần phải kiểm soát áp lực nạp (với áp kế hiệu chỉnh cho van) trước khi lắp đặt sản phẩm.
• Ngăn ngừa sự ăn mòn của bình bằng cách không phơi ra môi trường khắc nghiệt.
• Đảm bảo rằng vỏ bình không tạo thành một phần dẫn dòng điện trong nhà máy để tránh nguy cơ bị ăn mòn của vỏ.
• Mỗi năm một lần, định kỳ kiểm tra việc ăn mòn trên thiết bị bình tăng áp. Phải thay thế sản phẩm trong trường hợp bị ăn mòn.

Trên đây là các bước hướng dẫn lắp đặt bình tích áp đúng kỹ thuật. Chúc các bạn thành công với những kiến thức hữu ích nhé!
