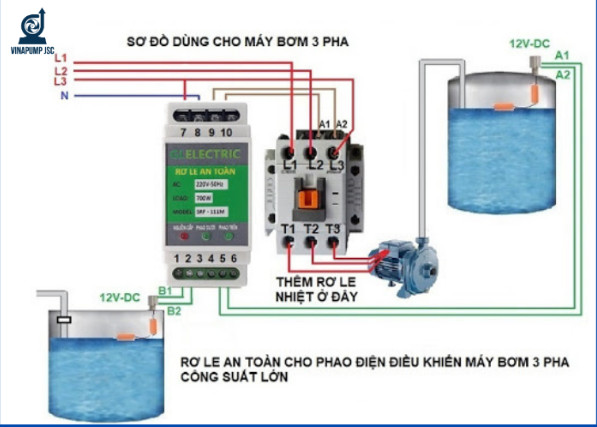

Hướng dẫn nối đấu điện cho hệ thống máy bơm ly tâm

Nối đấu điện cho hệ thống máy bơm ly tâm là một trong những yếu tố quan trọng sử dụng máy bơm an toàn và hiệu quả. Dưới đây, Vinapumpjsc sẽ hướng dẫn bạn chi tiết cách nối đấu điện. Mời các bạn cùng theo dõi.

1. Hướng dẫn đấu nối điện cho máy bơm

Đấu nối điện động cơ: Thật đơn giản đối với máy bơm xoay chiều 1 pha, nhưng đối với máy bơm có động cơ xoay chiều 3 pha chúng ta cần lưu ý các đấu điện để khởi động sau;

+ Khởi động trực tiếp (DOL): Là khởi động động cơ bằng cách nối trực tiếp với nguồn cấp, khởi động này chỉ thích hợp cho động cơ công suất nhỏ, có trục cứng kết nối trực tiếp với tải, nhược điểm là dòng cao “do động cơ khi ngừng”. Cách tốt nhất là khởi động qua khởi từ.

+ Khởi động sao tam giác (giảm dòng khởi động theo hệ số 3). Trong thời gian ngắn, động cơ được 3 pha được mắc theo hình sao để khởi động, lúc này dòng nhỏ, động cơ hoạt động từ từ. Sau đó dòng được cấp lại động cơ bằng cách mắc theo hình tam giác, khi động cơ đã đạt được vận tốc cần thiết. Lưu ý AE khi đấu nối động cơ 3 pha, cần phải đọc kỹ tài liệu kèm theo máy hoặc nhãn ghi chú trên động cơ về điện áp khi đấu nối; 220/400v hoặc 380/690v

+ Khởi động mềm (soft star – là dung bộ biến đổi điện áp xoay chiều để khởi động và dừng động cơ một cách từ từ, điều này giúp động cơ giảm thiểu các dao động và tránh hiện tượng búa nước khi dừng).

+ Khởi động bằng biến tần: Biến tần có thể cung cấp tần số từ thấp đến cao trong thời gian ngắn để giúp động cơ khởi động hoặc dừng mượt mà, êm ái, sau đó cung cấp tần số ổn định cho động cơ hoạt động.

Để hỗ trợ, tư vấn về vấn đề kỹ thuật, liên hệ ngay với Vinapump để được hỗ trợ sớm nhất.

Đặc biệt, bạn cần chú ý những điều sau:

- Không để bơm chạy lâu ở mức lưu lượng = 0, khi này nước trong buồng bơm không thoát ra được sẽ bị nóng và hóa hơi dẫn đến hiện tượng bọt khí.

- Không để bơm chạy khô: Bơm chạy khô dẫn đến hỏng phớt, kẹt trục bơm và cháy động cơ

- Không để bơm chạy ở lưu lượng (max): Khi chọn bơm lưu ý, không để bơm chạy thường xuyên ở lưu lượng max, nghĩa là cột áp = 0, khi này công suất làm việc của động cơ là lớn nhất, động cơ nóng và dễ sinh quá tải. Cháy động cơ.

- Lắp đường ống bằng với kích cỡ cổng hút/ xả. Tốt nhất ống hút  lớn hơn 1 cỡ với đầu hút.

- Hiệu suất của bơm bị ảnh hưởng rất nhiều đối với độ nhớt của chất bơm. Không dùng bơm ly tâm cho những chất bơm có độ nhớt >400 cSt.

- Hiệu suất của bơm (động cơ) bị ảnh hưởng bởi tỉ trọng chất bơm: Cần biết tỉ trọng chất bơm để tính toán công suất động cơ cho phù hợp.

Dưới đây, Vinapumpjsc hướng dẫn các bạn tính toán nhanh công suất động cơ điện cho máy bơm:

Cách tính công suất động cơ:

Ph: Công suất thủy lực của bơm (kw)

P8: Công suất trục của máy bơm (kw)

Pm: Công suất cần thiết cho động cơ (kw)

Q: Lưu lượng thể tích chất lỏng qua bơm (m3/h)

P: Áp suất chất lỏng được bơm (kg/m3)

G: Trọng lực (9,81m/s2)

H: Cột áp của máy bơm (m)

dP: Áp suất chênh lệch trên máy bơm (kPa)

η p: Hiệu suất máy bơm (0,8)

η m: Hiệu suất động cơ (0,8)

Công suất thủy lực của bơm Ph

P h = QdP/3,6 0 0

Q = m3/h

dP= Kpa

Công suất trên trục của máy bơm P8

P s = P h/η p

Công suất cần thiết cho động cơ Pm

P m =P s/η m

2. Hướng dẫn lựa chọn bơm ly tâm phù hợp

Để chọn được 1 chiếc máy bơm đáp ứng đúng yêu cầu và giảm thiểu các chi phí đầu tư, cần phải dựa vào tài liệu kỹ thuật của nhà sản xuất, và chúng ta cần phải có những thông số sau:

- Lưu lượng bơm: Ký hiệu Q, đơn vị đo là lít/phút hay m3/giờ

- Chiều cao cột nước bơm (áp của bơm): Ký hiệu H, đơn vị đo là mH2O hay kg/cm2 hoặc bar

- Chiều cao hút; mH2O

- Chiều dài và kích thước; đường ống hút, đường ống đẩy, van, cút nối, vật liệu ống.

- Công suất động cơ (N): Ký hiệu W (Kw)

- Hiệu suất bơm, hiệu suất động cơ: Ký hiệu  η (eta).

Để chọn bơm, chúng ta dựa vào đường cong đặc tính của bơm và yêu cầu sử dụng của hệ thống:



 Lựa chọn bơm cần tính cột áp hút thực tế; tính tổn thất thực tế đường hút cần biết độ dài đường hút, kích cỡ và loại vật liệu chế tạo ống hút, co cút nếu có. Thực trạng là rất nhiều công trình, đặc biệt là các hộ gia đình khi thi công thường để đường ống hút, đẩy; nhỏ, đi qua nhiều co cút. Điều này làm giảm khả năng hút và đẩy của bơm.

Lựa chọn bơm phải chọn được điểm hiệu suất cao nhất của bơm (B.E.P – Best Efficiency Point), hoặc trong khoảng từ 80% - 110% điểm B.E.P

+ Điểm B.E.P là điểm bơm hoạt động hiệu quả nhất, bơm chạy ít rung ít tiếng ồn. Mức tiêu thụ điện năng thực của bơm là theo điểm này.

+ Khi đặt bơm ở cột áp tối đa (lưu lượng = 0), bơm sẽ rung lắc mạnh, gây tiếng ồn. Tại điểm này bơm sẽ tiêu thụ ít điện năng nhất.

+ Điểm lưu lượng cao nhất (cột áp = 0), không nên để bơm hoạt động ở điểm này, khi đó bơm cũng rung lắc mạnh và gây tiếng ồn lớn. Tại điểm này bơm sẽ tiêu thụ điện năng lớn nhất.

Thông số ghi trên bơm (tài liệu kỹ thuật của nhà sản xuất) dành cho chất bơm là nước ở nhiệt độ 15oC, có độ nhớt là 1 cSt. Tất cả các chất bơm khác có độ nhớt >10 cSt cần phải hiệu chỉnh lại đường đặc tính của bơm.

Ví dụ 1:

Giả sử: Chúng ta cần 1 máy bơm có lưu lượng 25m3 tại điểm có cột áp 55m căn cứ vào tài liệu của hang bơm Venz – ThaiLand, chúng ta có thể tìm được 1 máy bơm phù hợp có  ký hiệu VM32-250 (32 là đường kính ống xả, ống hút là 50, 250 là đường kính cánh).

Ví dụ 2:

Về tổn thất đường ống như sau:

Có 1 khách hàng yêu cầu Vinapumpjsc chọn bơm có lưu lượng và cột áp như trên, khách hàng quả quyết là đã biết cách tính toán và cứ chọn như trên là được.

Vinapumpjsc đã chọn 1 máy bơm phù hợp là con bơm Venz-ThaiLand, model VM32-250, công suất động cơ 9.2kw. Khách hàng mang về nói bơm không đáp ứng, sau đó kỹ thuật của chúng tôi xuống công trình khảo sát, đường ống phi 32 nhưng chạy dài 100m, bơm lên cao 50m.

Qua tính toán tổn thất trong 100m ống đã mất 17bar, nếu chúng ta chạy ống to hơn cỡ 50mm tổn thất không đáng kể. Vì vậy, khách hàng cần cung cấp cho chúng tôi bản thiết kế hoặc thực trạng hệ thống, việc chọn lựa bơm sẽ chính xác)

Có thể bạn quan tâm:

- Hướng dẫn tính toán sụt áp đường ống trong hệ thống máy bơm công nghiệp

- Quy trình vận hành hệ thống máy bơm Ebara đúng kỹ thuật

- Giải pháp khắc phục tắc nghẽn khi bơm mật mía trong hệ thống nhà máy mía đường

 Trên đây là hướng dẫn nối đấu điện cho hệ thống bơm ly tâm. Hy vọng với những chia sẻ trên có thể giúp quý khách hàng sử dụng bơm hiệu quả và an toàn.
