Phương pháp mồi bơm bằng bơm chân không

Phương pháp này cũng thường sử dụng ở các trạm bơm có công suất trung bình trở lên hoặc ở các trạm bơm điều khiển tự động. Trong trạm bơm thường đặt hai bơm chân không ( một bơm dự trữ) để mồi cho tất cả các bơm. Ống hút của bơm chân không nối với phần cao nhất trên thân bơm ly tâm, ống đẩy nối với thùng tuần hoàn hình 2-57. Thùng tuần hoàn có nhiệm vụ cấp nước mồi bơm chân không và bù lượng nước trong bơm chân không bị hao hụt quá trong quá trình làm việc, đồng thời nó cũng là nơi tiếp nhận khí, nước do bơm chân không đẩy ra.

Bơm chân không được chọn theo độ chân không cần thiết và lưu lượng khí cần thiết. Độ chân không nên chọn H_ck =8÷9 m. Lưu lượng của bơm chân không có thể xác định theo công thức:

Trong đó:

k- Hệ số dự trữ, lấy trong khoảng 1,05÷ 1,10;

V_B - Thể tích khí trong thân bơm (m3)

V_H - Thể tích khí trong ống hút (m3)

H_a - Áp suất khí quyển ở điều kiện làm việc (m). Ở điều kiện tiêu chuẩn H_a= 10m

T- Thời gian mồi bơm ly tâm (phút). Với bơm sinh hoạt T=3-5 phút, bơm chữa cháy T<= 3 phút

H_hh^h - chiều cao hút hình học của bơm ly tâm (m)

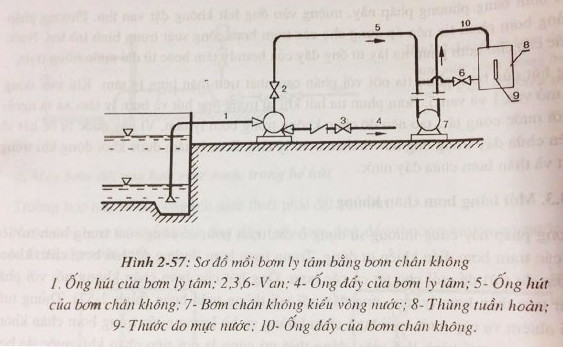

Hình 2-57 giới thiệu sơ đồ mồi bơm ly tâm bằng bơm chân không. Trình tự làm việc của thiết bị như sau:

1. Cho nước từ thùng tuần hoàn vào bơm chân không và mở van 2 trên ống 5, đóng van 3 trên ống 4

2. Cho bơm chân không làm việc

3. Điều chỉnh lượng nước cấp cho bơm chân không bằng cách khép bớt van. Một số bơm hiện nay không có van 6 thì đường ống nối từ thùng tuần hoàn đến đầu hút của bơm chân không được tính toán vừa đủ để bù lại lượng nước trong bơm chân không bị hao hụt trong quá trình làm việc.

4. Theo dõi chân không kế trên ống hút hoặc thước đo mực nước 9 trên thùng tuần hoàn, nếu thấy chỉ số đạt quy định nghĩa là bơm ly tâm đã được mồi. Khi đó cho phép khởi động bơm ly tâm

5. Theo dõi bơm ly tâm nếu thấy số vòng quay trên trục ổn định, máy chạy êm hoặc áp kế chỉ đạt áp lực khởi động thì đóng van 2, ngắt bơm chân không và mở van 3 trên ống đẩy của bơm ly tâm.

Nếu trong trạm bơm bố trí nhiều bơm ly tâm thì mồi bơm lần lượt từng bơm một

Bơm chân không có thể đặt tách riêng hoặc đặt ngay trên thùng tuần hoàn

Bơm chân không kiểu vòng nước chỉ nên làm việc với nước sạch. Nếu nước trong bơm có lẫn bùn cát, các cánh bơm sẽ bị mòn làm lưu lượng bơm bị giảm đi.

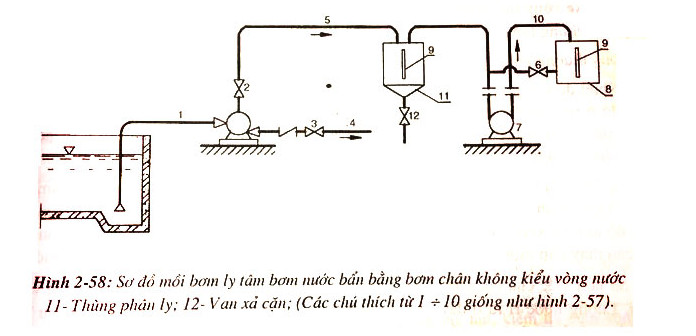

Nếu sử dụng bơm chân không kiểu vòng nước để mồi cho bơm ly tâm bơm nước bẩn hoặc bơm nước có lẫn bùn cặn, giữa bơm ly tâm và thùng tuần hoàn đặt thùng phân ly 11. Thùng phân ly là một thùng kín. Bơm chân không gián tiếp hút khí từ bơm ly tâm qua thùng phân ly.Sau khi đã tạo được độ chân không cần thiết trong bơm ly tâm, nước có chứa bùn cặn từ bể hút hoặc từ sông dâng lên chứa đầy trong ống hút và bơm ly tâm. Lúc này bơm chân không hút cả khí và nước từ bơm ly tâm vào thùng phân ly. Tại đây nước có lẫn bùn cát nằm lại sẽ được xả qua van 12, khí được bơm chân không hút đưa về thùng tuần hoàn
