Sơ đồ quấn dây máy bơm nước chi tiết nhất (Có Công Thức)

Quấn dây máy bơm, hẳn là công việc quá đỗi quen thuộc của bất ký người thợ sửa chữa máy bơm nào. Đây là một giải pháp sửa chữa của mỗi hộ gia đình khi máy bơm của họ chị cháy động cơ, hay còn gọi là cháy máy bơm.

Việc quấn dây máy bơm đòi hỏi sự tỉ mỉ, cẩn thận. Nếu bạn chưa có sơ đồ quấn dây máy bơm nước thì hãy theo dõi ngay bài viết sau đây của chúng tôi.

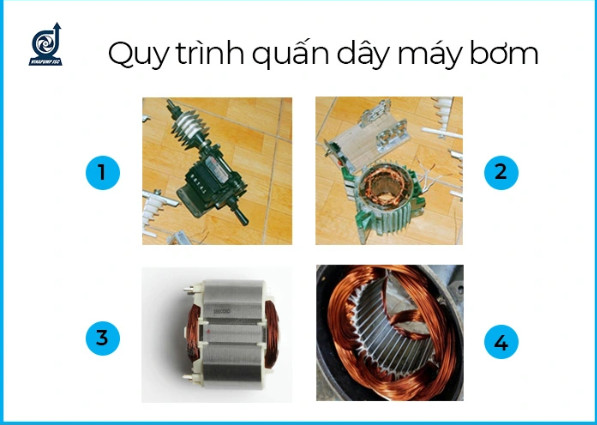

Quy trình quấn dây máy bơm nước

Trước khi tiến hành quấn dây máy bơm nước, ta sẽ phải thực hiện lần lượt các bước sau:

Bước 1, bạn hãy sử dụng các công cụ tháo lắp phù hợp để lắp động cơ ra.

Bước 2, sau khi tháo được động cơ ra, bạn sẽ nhìn thấy cuộn dây đã cuốn bên trong máy bơm. Giờ thì tiến hành tháo cuộn dây đó ra. Chú ý, phải đếm được số vòng quấn ban đầu này của bơm. Phải thật tỉ mẩn và cẩn thận nhé!

Bước 3, hãy vệ sinh các rãnh Stato cẩn thận rồi lót giấy cách điện trước khi tiến hành quấn dây mới.

Bước 4, cắt giấy cách điện, lót vào bên trong rồi tiến hành quấn dây mới.

Công thức tính số vòng dây quấn Motor 1 pha

Đầu tiên, bạn cần phải nhận biết và ghi lại thông tin trên nhãn máy bơm, đặc biệt là: hộp nối dây số hình sao hay hình tam giác, điện áp sử dụng, tốc độ quay định mức là bao nhiêu. Khi đã ghi lại đầy đủ các thông số kể trên, bạn sẽ có thể biết được số cực 2p của dây quấn Stato (với f = 50 Hz). Hãy tham khảo các số liệu chúng tôi cung cấp bên dưới:

• Nếu n1 xấp xỉ 3000 vòng/phút thì giá trị 2p = 2
• Nếu n1 xấp xỉ 1500 vòng/phút thì giá trị 2p = 4
• Nếu n1 xấp xỉ 1000 vòng/phút thì giá trị 2p = 6
• Nếu n1 xấp xỉ 750 vòng/phút thì giá trị 2p = 8
• Nếu n1 xấp xỉ 600 vòng/phút thì giá trị 2p = 10...

Dưới đây, là các công thức tính toán cần thiết để bạn có thể tiến hành vẽ sơ đồ quấn dây máy bơm nước.

Động cơ điện một pha kiểu tụ điện khởi động thì rãnh cuộn dây làm việc Z_A chiếm ⅔ số rãnh, còn rãnh dây quấn khởi động chiếm ⅓ tổng số rãnh Z của Stato. Cuốn đồng tâm là kiểu thường xuyên được sử dụng. Kiểu quấn này có đặc điểm là các bin quấn có độ to nhỏ khác nhau. Tuy nhiên chúng đều có chung đặc điểm là mỗi bin hơn kém nhau 2 rãnh. Về cách thức cuốn thì chúng ta sẽ  quấn liền thành từng tổ, còn gọi là quấn dính đôi, quấn dính ba.

Sau khi tính được các yếu tố cần thiết, chúng ta sẽ tiến hành vẽ sơ đồ quấn dây máy bơm nước. Hãy đọc tiếp nội dung bên dưới nhé.

Có thể bạn quan tâm :

Sơ đồ mạch điện máy bơm nước 3 pha

Cách đấu tụ máy bơm nước Motor 1 pha chi tiết

Sơ đồ quấn dây máy bơm nước

Hãy chuẩn bị 2 cây bút, với 2 màu khác nhau để dễ phân biệt. Nếu bạn không có sẵn 2 màu bút, có thể dùng nét liền và nét đứt để vẽ nhé. Cũng không phải quá cầu kỳ đâu. Nào, bắt đầu đánh dấu thứ tự từ 1 đến 24. Biết số rãnh ở mỗi cực của của cuộn làm việc A (q_A=4) cuộn khởi động B (q_B=2) lấy bút kẻ lần lượt các nét sau:

• Nét liền 4 lần
• Nét đứt 2 lần

Kẻ lần lượt như thế cho đến hết 24. Sau đó hãy đánh dấu chiều của dòng điện bằng mũi tên, cứ 4 lần mũi tên chỉ chiều dòng điện đi lên lại 2 lần mũi tên chỉ chiều dòng điện đi xuống… ở từng màu cho đến hết tổng 24 rãnh, tiếp tục vẽ bước quấn dây yA và yB­ của bin lớn nhất (6 rãnh). Từ bin lớn nhất sẽ vẽ được các bin nhỏ nằm trong lòng nó cho đủ bộ và từ các mũi tên đã đánh dấu nối các bin lại cho đúng chiều.

Một số lưu ý về sơ đồ quấn dây máy bơm nước

Những công thức chúng tôi cung cấp cho bạn để phục vụ việc vẽ sơ đồ quấn dây máy bơm đang ở dạng cơ bản nhất. Nếu bạn cần chi tiết hơn, hãy liên hệ với chúng tôi để được hướng dẫn nhé.

Các vòng dây bạn thực hiện quấn trong các rãnh là giống nhau. Nhiều trường hợp, số vòng dây quấn khác nhau, bạn phải chú ý vào bước đến số vòng trong từng tổ rãnh để tránh không bị sót.

Nếu bạn có một chiếc bơm có động cơ lớn, thì để dễ dàng hơn, bạn hãy gộp các cuộn dây ở cùng 1 cực để giảm bớt mối nối nâng cao chất lượng cuộn dây.

-----
